動顎、定顎均襯有剛玉陶瓷襯板或耐磨不銹鋼， 破碎腔兩側面襯有PP板（或剛玉陶瓷板）

結構簡單、維修方便，工作安全可靠，適用面范圍廣

設備概述

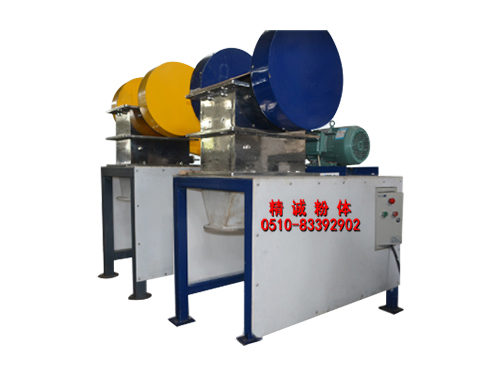

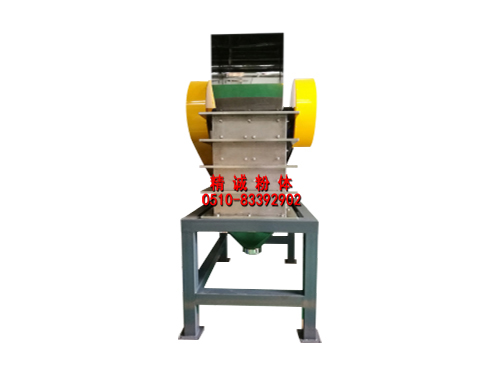

       顎式破碎機是在原復擺顎式破碎機的基礎上，針對精細化工高純、抗污染、耐腐蝕等特定要求而優化設計的產品。動顎、定顎均襯有剛玉陶瓷襯板或耐磨不銹鋼，破碎腔兩側面襯有PP板（或剛玉陶瓷板），機身和相關零件均采用SUS304不銹鋼制造，提高了設備的耐磨性和耐腐蝕性，且對物料無污染，可作為氣流粉碎前的粗粉碎機使用。該機結構簡單、維修方便，工作安全可靠，適用范圍廣。

工作原理

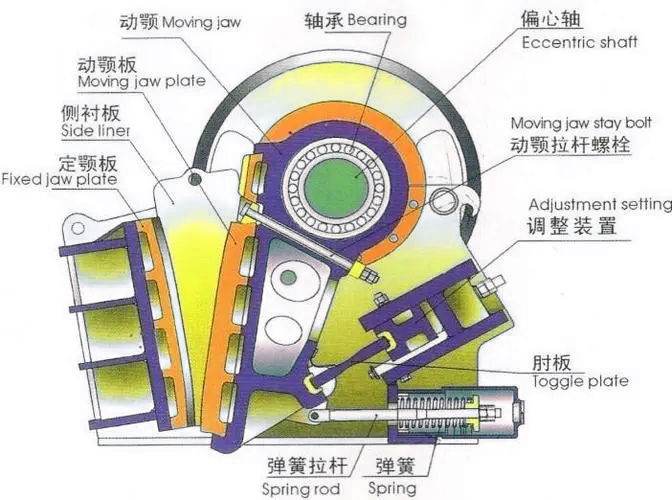

       動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動顎上各點的運動軌跡比較復雜，故稱為復擺式顎式破碎機。工作時，電動機通過皮帶輪帶動偏心軸旋轉，使動顎周期性地靠近、離開定顎，從而對物料有擠壓、搓碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。

產品參數

型號	EP-40×90	EP-150×200	EP-200×300	EP-400×600
進料口尺寸mm	40×90	150×200	200×300	400×600
出料口尺寸mm	1-10	1-20	1-30	1-40
功率kw	0.37	2.2	7.5	30
進料尺寸mm	20×80	80×180	130×280	250×550
產量kg/h	5-20	50-500	50-1500	1000-10000
外形尺寸mm	450×300×270	1080×620×1550	1120×730×1700	2000×1220×2500
